Sustav vođenja parkiranja ultrazvučni parking senzor
Uvod
Sustav ultrazvučnog parkirnog senzora za parkiranje pomoću ultrazvučnog vala detektira da li parkirno mjesto zauzima ili ne i koristi LED indikator za razlikovanje njegovog statusa (crveno je zauzet, zeleno je dostupno), što može vozaču pomoći da brzo pronađe prostor i poboljšati razinu upravljanja parkiranjem. Istovremeno poslati status gornjem kontroleru.

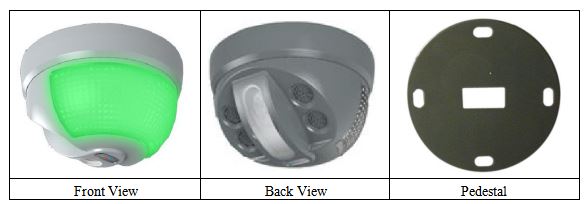

Slika
Parametar
radni | DC18V ~ 30V, preporučuje se : | Princip rada | Ultrazvučno otkrivanje |
napon | 24V | ||
tipičan | Crveno svjetlo : 65mA | Komunikacija | RS-485 |
Trenutno | Zeleno svjetlo : 56mA | Način | |
Dimenzija | 130 * 130 * 80 mm | Kodiranje adrese | 00 ~ 31, Kroz 5 skakačica |
adresiranje | |||
otkrivanje | 290cm 2 Kroz 2 skakačice | radni | -20 ~ + 50 ℃ |
opseg | postavljanje | Temperatura | |
ESD | 12KV | Ispitivanje pulsnim vlakom | ± 4kV |
Tablica 2
Pokazatelj radnog statusa
Indikator radnog statusa） Crveno）: osvjetljava sredstva s komunikacijom i otkrivenim objektima
S1 Postavka kratkospojnika
S1 Uputa za podešavanje kratkospojnika :
S desna na lijevo,） LH 【【1,2,3,4,5,6,7】, donji 5 broj (1-5) je postavka adrese, viši broj 2 (6-7) su adresa visine ugradnje, kratkospojnik u sredstvu 1, bez premosnog sredstva 0.
Podešavanje adrese : Donji 5 broj (5,4,3,2,1) Odgovarajuće predstavlja binarnu adresu 16,8,4,2,1. Različiti broj kombinacija za skok, kao što je adresa parkirališta 3, trebate skakati u 1 i 2.
Otkrivanje Udaljenost: Sen 1 0 | Dodaj detektor : Dodaj — 4 ——> 0 | |||
Sen10 | Visina ugradnje | Vodoravna udaljenost od parkiranja | adr | adr |
） Y | linija （ X ） | |||
0 | 180 cm - 210CM | izravno iznad parkirne linije | 0 0 0 0 0 | 00 |
0 1 | 230CM - 250CM | izravno iznad parkirne linije | 0 0 0 0 1 | 01 |
10 | 250CM - 270CM | izravno iznad parkirne linije | ...... | ... |
1 1 | 270CM - 290CM | izravno iznad parkirne linije | 1 1 1 1 1 | 31 |
Tablica 3
Bilješka:
1, kada je sustav za upravljanje parkiranjem ultrazvučni parkirni senzor postavljen kratkospojnik, molimo Vas da više puta potisak i izvući nekoliko puta ukloniti oksidni sloj kako bi se osiguralo dobar kontakt.

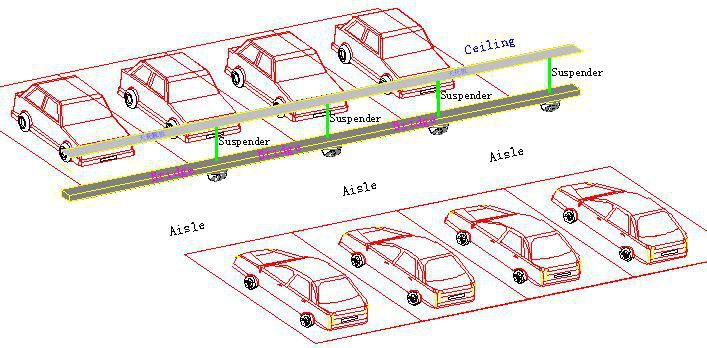

2, Preporučena visina ugradnje je Y: 2.4m-3m, instaliran izravno iznad linije za parkiranje, kako bi se osigurala pouzdana detekcija.
Upute za terminalni terminal

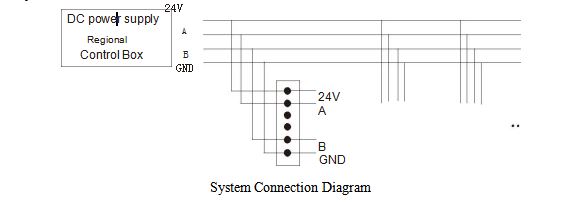

Upute za spajanje sustava
1. Uređaj pod jednim RCM-om poželjno je spojen u sabirničkom načinu rada, detektor adresira s pet skakača communication jedna komunikacijska sabirnica može priuštiti najviše 32 detektora.
2. Detektori pod jednim RCM-om dobivaju istosmjernu struju od RCM-a. S obzirom na inženjering na gubitku linije, detektor koristi širok raspon dizajna napajanja.
3. Kako bi osigurali da terminalna oprema radi ispravno, preporučuje se napajanje 24V DC. Regionalna kontrolna kutija napajanja napajanja je jednaka potrošnji energije 150% - 200% ukupne opreme za napajanje, kako bi se osigurao pouzdan start i rad dugo vremena.
